Dynamixel系列电路板-U2D2 Power Hub

介绍

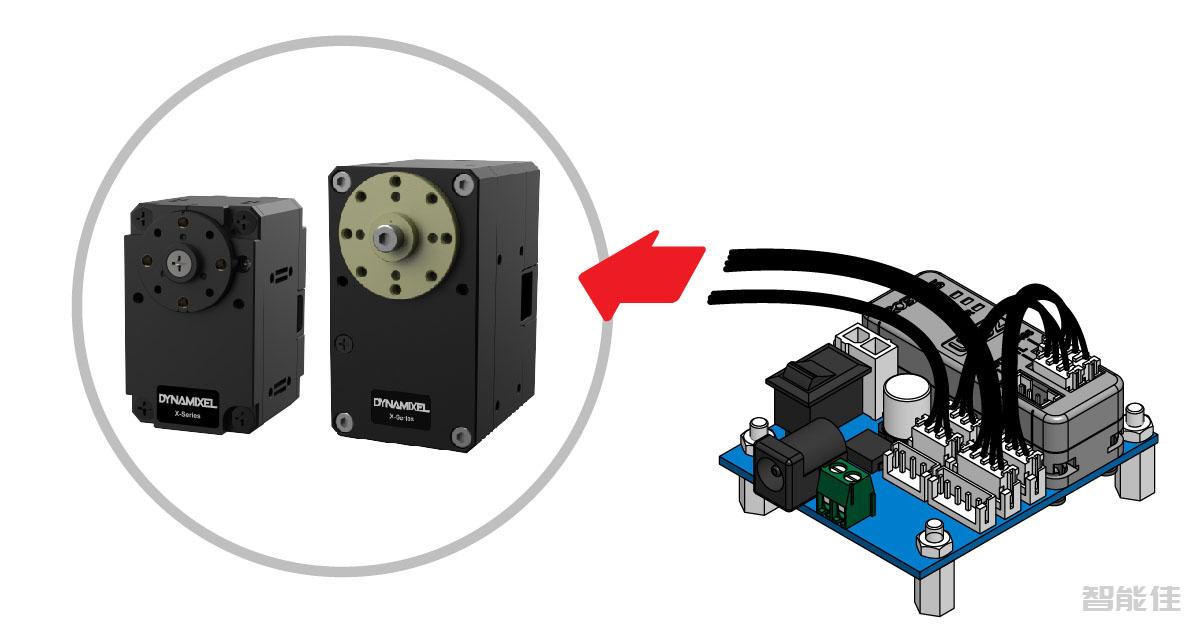

结合U2D2，它可以提供各种外部电源，为DYNAMIXEL提供稳定的电力。

规格

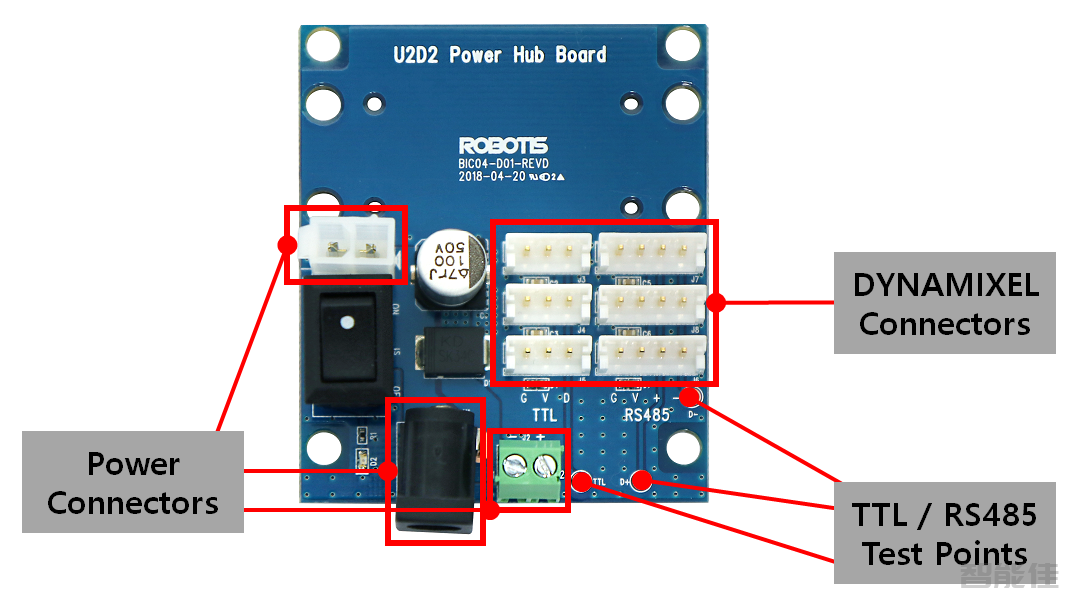

布局

描述

DYNAMIXEL Connectors：安装了3针和4针JST连接器以进行通信。

TTL/RS485 Test Points：TTL数据线，RS485 D +，D线信号可通过测试点轻松识别

Power Connectors：U2D2 PHB提供三种不同类型的电源连接器，为DYNAMIXEL提供不同的电压和电流。

ü 开关电源直流连接器（2.5毫米内径/5.5毫米外径， 中心正极)

ü MOLEX 电源连接器

ü 印刷电路板螺丝接线端子连接器

左：-

右：+

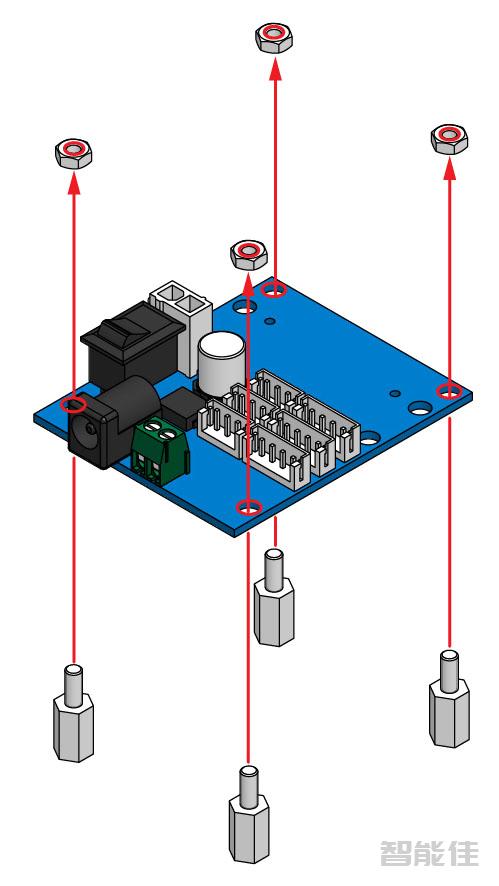

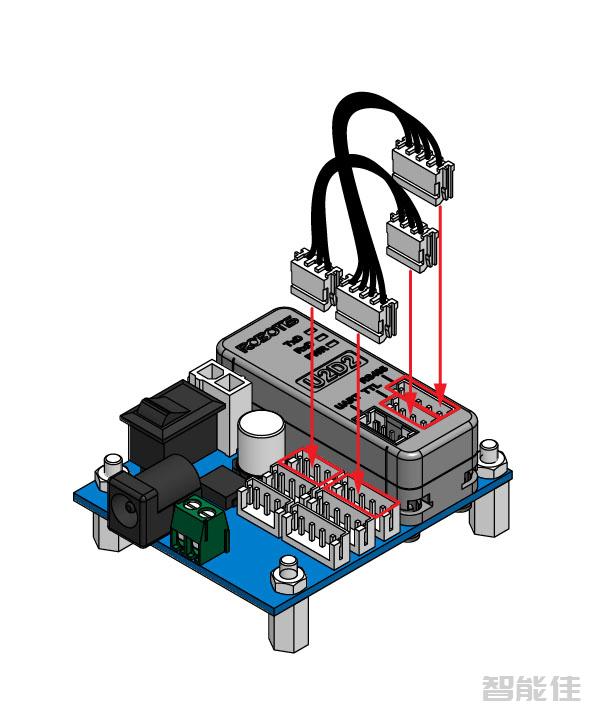

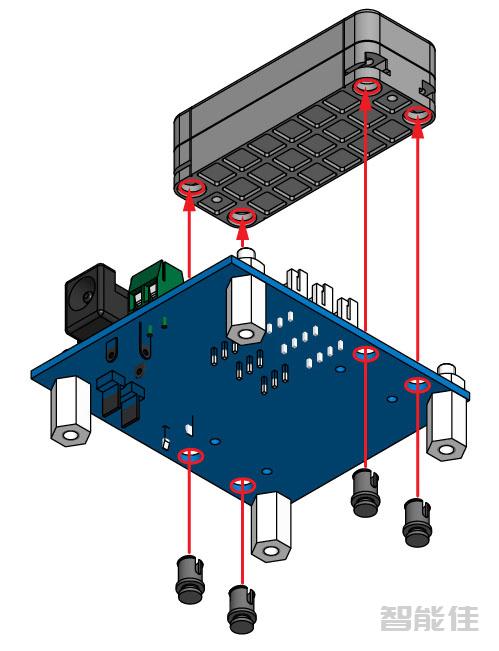

安装
